ساخت دستگاه کشش کامپاند

مهدی بهروزی¹،جمیل جانی نوده²

             1-کارشناسی ارشد تبدیل انرژی علوم تحقیقات یزد،کارشناس  واحد ساخت ،نصب و راه اندازی ماشین آلات کویرتایر

              2-کارشناس مکانیک دانشگاه ازاد اسلامی بیرجند،کارشناس واحد ساخت،نصب و راه اندازی ماشین آلات کویرتایر

چکیده:

نیروی کار از جمله مهم ترین حلقه های زنجیره تولید تلقی می شود از اینرو عدم توجه به ایمنی، سلامت و نحوه عملکرد کارگران واحدهای صنعتی نه تنها باعث بروز صدمات جسمی و رفتاری می شود بلکه افت راندمان حرفه ای نیز از پیامدهای منفی آن خواهد بود. به کمک کاربرد اصول مهندسی فاکتورهای انسانی (ارگونومی) و از طریق طراحی و اصلاح شرایط ایستگاه های کار می توان ضمن فراهم نمودن شرایط مناسب شغلی با رویکرد سلامت، نحوه عملکرد و وضعیت های بدنی کارگران و همچنین راندمان کاری را بنحو شایسته ای ارتقا بخشید.

کلید واژه: اکسترودر،راندمان شغلی،کشش کامپاند،لاستیک

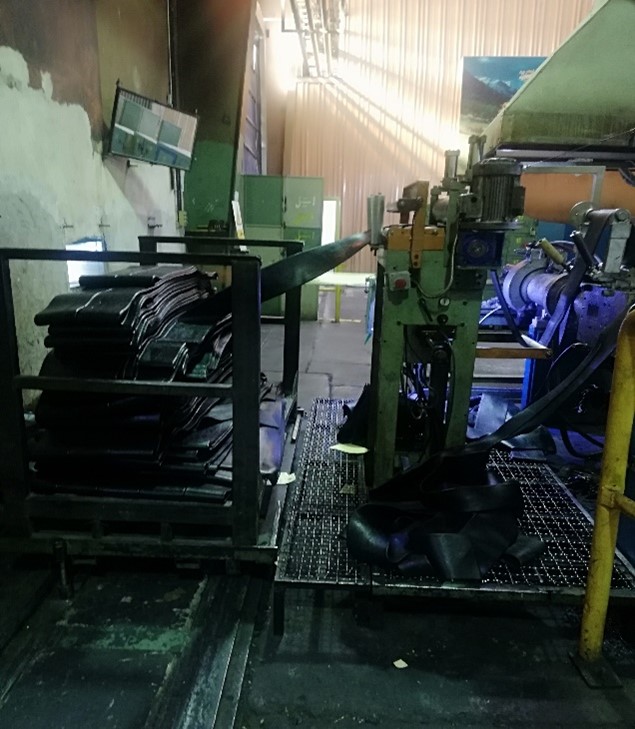

ساخت دستگاه کشش کامپاند:

پنج عدد از این دستگاه برای قسمت های بیدسازی،اپکس و اکسترودر دوبلکس ساخته شده است.که نسبت به شرایط و پارامترها تفاوت هایی در ساخت دارند.

اجزای مختلف دستگاه عبارت است از:

1.  رول محرک
2.  رول متحرک
3.  موتور
4.  گیربگس
5.  جک
6.  اجزای امرجنسی
7.  اجزای پنوماتیک
8. تابلو برق و اجزای اتوماسیون
9.  فرم دستگاه
10. یاتاقانها

1- رول محرک :این رول به وسیله شفت به موتور متصل شده که وظیفه جلو بردن کامپاند را بر عهده دارد.این رول را شیار دار کردیم تا چسپندگی کامپاند به رول بیشتر باشد .

2- رول متحرک : رول متحرک توسط دو عدد جک که به یاتاقانهای کشویی ان متصل کردیم قابلیت جابجایی دارد ،هنگام کار جک باز شده و رول به کامپاند و رول محرک فشارداده میشود که این اصطحکاک باعث جابجایی کامپاند می شود.در حالت بارگیری جک جمع شده و رول از کامپاند و رول پایین جدا می شود.

3- موتور:برای این دستگاه موتور AC با قدرتKW:0.75 و 1350دور بر دقیقه انتخاب شده است

4- گیربگس:طبق طراحی از گیربگس کتابی با نسبت دور یک به پنجاه استفاده شده. یعنی با چرخش 50 دور موتور یک دور گیربگس میچرخد.

5- جک: جک پنوماتیک با طول کورس100 میلی متر و قطر شفت 8mm  انتخاب شده است.

6- امرجنسی:یکی از بخش های پر چالش و مهم این دستگاه امرجنسی ان می باشد.تیغه امرجنسی باید به گونه ای باشد که با نزدیک شدن دست اپراتور به رول دستگاه متوقف شود و هم چنین کم و زیاد شدن ضخامت کامپاند باعث توقف مکرر نشود.چون فاصله امرجنسی به رولهای میز نزدیک و کمتر از اندازه ضخامت دست می باشد.

7- اجزای مدار پنوماتیک:پنوماتیک دستگاه شامل شیردستی،رگلاتور،جک ها،سه راهی پنوماتیک،فیتینگ و .... تشکیل شده است.

8- تابلو برق و اجزای مدار فرمان:از چند کنتاکتور،رله،سنسور،ترمینال،فیوز،تایمرو... استفاده شده،بعلاوه طراحی مدار فرمان که توسط اتوماسیون قسمت انجام شده است.

9- همچنین برای این دستگاه از قوطی 4*8برای ساخت فرم و دارای قسمتهای دیگری ازجمله قسمت دنس رول جهت ذخیره کامپاند و  استارت و استپ موتور و برای میز ان از رول های کوچک استفاده شده است.

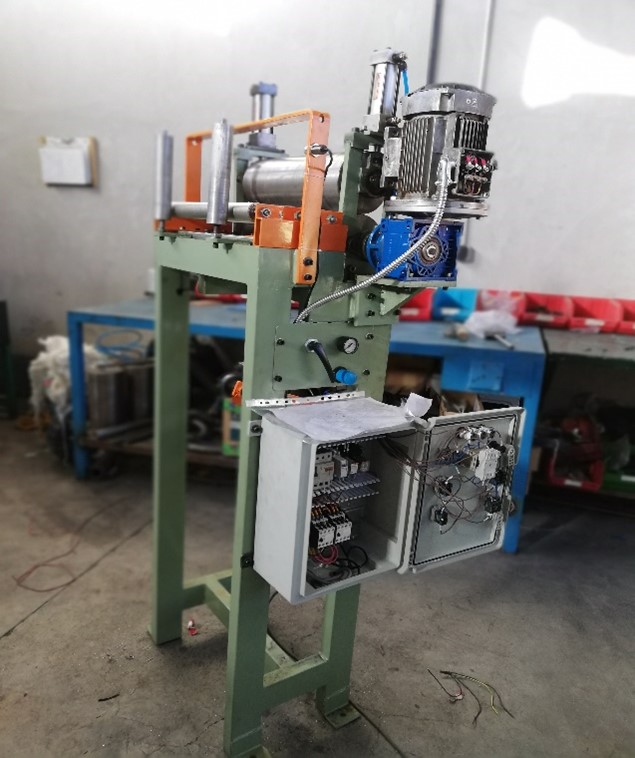

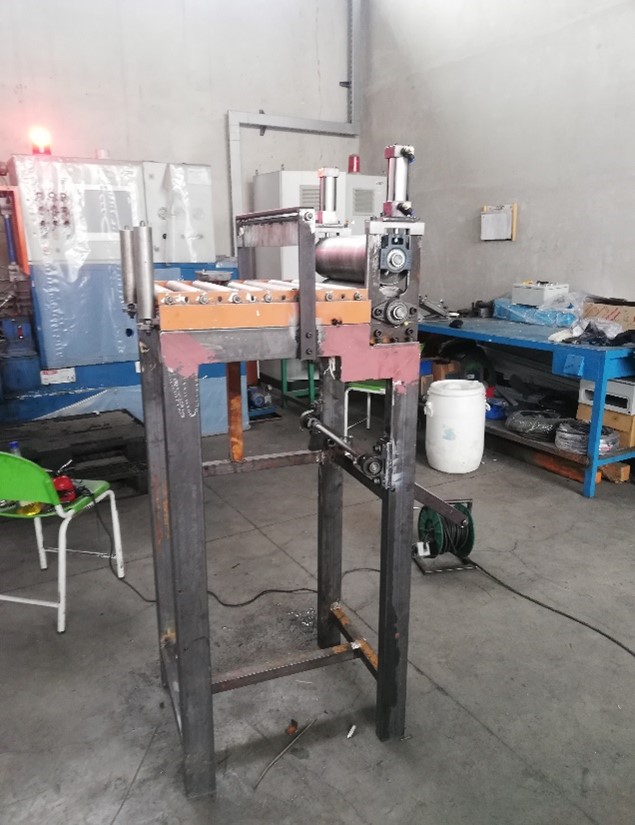

شکل1: مونتاژ دستگاه قبل رنگ

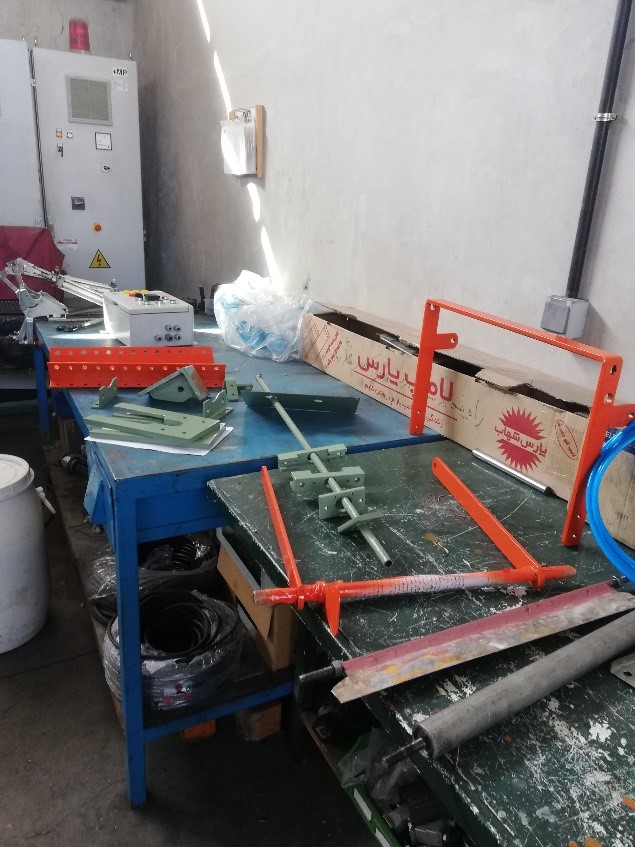

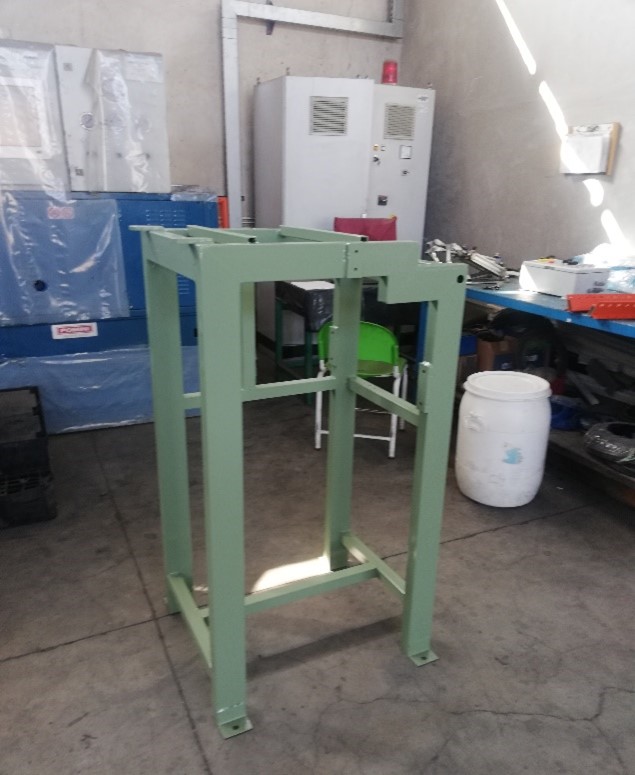

     شکل2: رنگ کردن فرم دستگاه
